首頁 > 產品分類 > 縫紉機 > FW-720


縫紉機

FW-720

細橫筒型三針綳縫機附自動切線裝置

台灣專利 大陸專利 美國專利
184450 578656 6865995
182086 289041
207370 632324
227252 827165
215119 162478
I246547 588565





  • 產品型號
  • 特點說明
  • 配件選擇

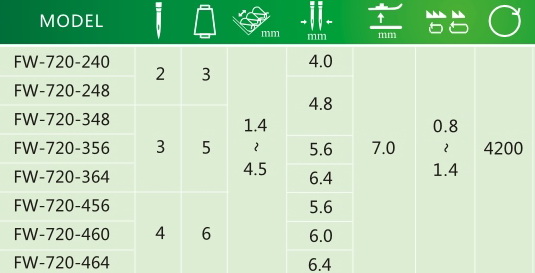

  • 技術規格
  • 資源下載

FW-720
56
EWT
|

|

|
|
|

|
(1)

(2)

(3)
(4)
(5)

(6)


(1)FW-720:表示細橫筒型三針綳縫機

(2)T:直驅式微型伺服馬達

(3)針數

代碼
針數
2
2
3
3
4
4

(4)針距

代碼
針距
40
4 mm
48
4.8 mm
56
5.6 mm
60
6 mm
64
6.4 mm

(5)立骨選配

代碼
名稱
A
立骨

(6)選配件

代碼
名稱
EWT
電磁式上撥線下切刀
EST
電磁式上下切線刀
AWT
氣動式上撥線下切刀
AST
氣動式上下切線刀






內部機構特點︰

1. 突破傳統之發明專利差動結構前差動齒最大行程能走滿整個針板送齒空間其最小行程幾乎在原地不動提供絕對充分之差動比進給量。

2. 全新專利的頂針片結構可前後移動並做上、下及角度的調整。

3. 全新強制潤滑系統針對細筒內所有活動關節給予強制給油潤滑及迴油的系統能提高轉速及增長操作壽命。


牛角式布誘導器
牛角式布誘導器使埋壓拷克骨更為穩定。

可調式折邊器
簡易可調式折邊器輕易切換折邊縫功能。

"密封式"側蓋及短橫筒設計
採用“密封式”側蓋解決側蓋漏油的問題。另特殊短橫筒設計自筒邊到壓腳邊緣之距離僅 35mm 使操作更為順暢。

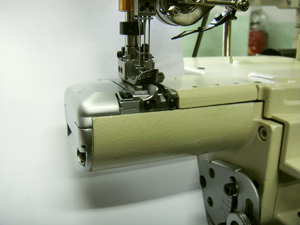

細筒型設計
採用圓周182mm的細筒型設計車縫小口徑的圓筒型針織物,更加便利。

專利搖桿式差動調整
發明專利搖桿式差動調整機構提供您充分的差動進給量。

搖桿式針距調整
搖桿式針距調整機構可輕鬆方便的調整針距。

全片式前蓋
全片式前蓋省去組裝調整時的麻煩。

微調式底線切刀組
精心改良的底線切線刀,專利的結構,使得切線穩定、校調方便。其特殊的切刀推進機構,可以準確的微調出刀的尺寸。

前置式底線分線盤
專利底線分線盤前置於機體前側,可輕易清除絞線、調整容易。可微調的底線過線架,可針對底線的收放與鬆緊,做更精細的調整。

電磁直驅式抬壓腳組
率先專利開發,電磁直驅式抬壓腳組不產生噪音,反應更靈敏。







A:立骨





EWT:電磁式上撥線下切刀





EST:電磁式上下切線刀






AWT:氣動式上撥線下切刀







AST:氣動式上下切線刀
